เบรกเกอร์หรือเซอร์กิตเบรกเกอร์คืออะไร และมีกี่ประเภท

เบรกเกอร์หรือเซอร์กิตเบรกเกอร์คืออะไร และมีกี่ประเภท

เซอร์กิตเบรกเกอร์หรือเบรกเกอร์ คือ สวิตช์ไฟฟ้าที่ตัดการทำงานอัตโนมัติโดยป้องกันวงจรไฟฟ้าจากความเสียหายที่เกิดจากกระแสไฟฟ้าส่วนเกิน โดยทั่วไปเกิดจากโหลดเกินหรือไฟฟ้าลัดวงจร การทำงานของมันคือตัดกระแสไฟฟ้าหลังจากตรวจพบความผิดปกติในวงจรไฟฟ้า

เป็นอุปกรณ์ที่ใช้ป้องกันกระแสเกินหรือลัดวงจรเช่นเดียวกับฟิวส์ แต่จะแตกต่างกันตรงที่เมื่อตัดวงจรแล้วสามารถที่จะปิดหรือต่อวงจรได้ทันทีหลังจากแก้ปัญหาแล้ว เรียกง่ายๆว่า ถ้าไฟเกิน สติตซ์เบรกเกอร์จะตัดการทำงานลงทันที

เบรกเกอร์มีหลายแบบ ทั้งเบรกเกอร์ขนาดเล็กที่ใช้ป้องกันสำหรับวงจรที่มีกระแสไฟฟ้าต่ำหรือพวกเครื่องใช้ไฟฟ้าในครัวเรือน จนถึงสวิตช์ขนาดใหญ่ที่ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าแรงสูงที่จ่ายไฟให้ตัวเมือง

ซึ่งเบรกเกอร์จะมีหลายรูปแบบ และหลายประเภท แต่ล่ะประเภทก็จะแตกต่างกันออกไป ใช้ในสำนักงาน ใช้ในครัวเรือน ใช้สำหรับโรงงาน หรือต่างๆ

ถ้าแบ่งตามพิกัดแรงดันจะแบ่งได้ 3 กลุ่ม คือ

  • เซอร์กิตเบรกเกอร์แรงดันไฟฟ้าต่ำ (Low Voltage)
  • เซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลาง (Medium Voltage)
  • เซอร์กิตเบรกเกอร์แรงดันไฟฟ้าสูง (High Voltage)

1.เซอร์กิตเบรกเกอร์แรงดันไฟฟ้าต่ำ (Low Voltage)

เป็นเบรกเกอร์ที่มีแรงดันน้อยกว่า 1,000 V AC นิยมติดตั้งในตู้คอนซูมเมอร์ยูนิต ตู้ DB หรือตู้โหลดเซ็นเตอร์และมักจะติดตั้งในตู้ที่เปิดออกได้ เพื่อถอดและเปลี่ยนได้โดยไม่ต้องถอดสวิตช์ออก ทั่วไปจะแบ่งออกเป็น 4 ประเภทหลัก ๆ คือ MCB, RCD, MCCB และ ACB แต่ละประเภทจะแตกต่างกันทั้งในด้านการออกแบบ ขนาด รูปร่าง เพื่อให้เข้ากับลักษณะการใช้งานที่หลากหลาย

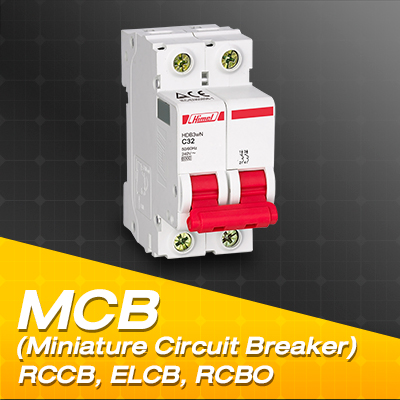

1. MCB (Miniature Circuit Breakers) หรือที่เรียกกันว่าเบรกเกอร์ลูกย่อยหรือลูกสกิต เป็นเบรกเกอร์ขนาดเล็ก สำหรับใช้ในบ้านพักอาศัยหรืออาคารที่มีการใช้ไฟฟ้าไม่เกิน100A มีทั้งขนาด 1, 2, 3 และ 4 Pole ใช้ได้กับระบบกระแสไฟฟ้าทั้งแบบ 1 เฟสและ 3 เฟส
การติดตั้ง
มี 2 แบบที่นิยมคือPlug-on ที่สามารถติดตั้งได้ง่ายเพียงดันตัวเบรคเกอร์เข้ากรอบที่เตรียมไว้ และแบบ Din-rail ที่ต้องใช้เครื่องมือช่างในการประกอบ ใช้ติดตั้งเป็นอุปกรณ์ป้องกันร่วมกับแผงจ่ายไฟฟ้าย่อย (Load center) หรือแผงจ่ายไฟฟ้าในห้องพักอาศัย (Consumer unit)

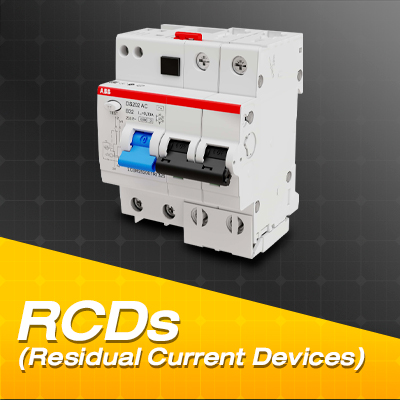

2. RCDs (Residual Current Devices) เป็นอุปกรณ์ที่ใช้สำหรับตัด/ป้องกันกันไฟรั่วไฟดูดอัตโนมัติตามพิกัดที่กำหนดไว้ ก่อนติดตั้งเครื่องต้องตรวจสอบให้แน่ใจก่อนว่าได้เดินสายดินหรือสายกราวด์เรียบร้อยแล้ว
RCD มีอุปกรณ์อยู่หลัก ๆ 2 ตัวคือ

RCCB (Residual Current Circuit Breaker) ทำหน้าที่ป้องกันไฟรั่ว ไฟดูด แต่ไม่สามารถตัดกระแสลัดวงจรได้ จะใช้คู่กับ MCB, MCCB
RCBO (Residual Current Circuit Breaker with Overcurrent Protection) จะตัดวงจรเมื่อเกิดไฟรั่ว ไฟดูด รวมถึงป้องกันกระแสเกินและกระแสลัดวงจรด้วย เปรียบเสมือนการนำเมนเบรกเกอร์ กับ RCCB มารวมเข้าด้วยกัน

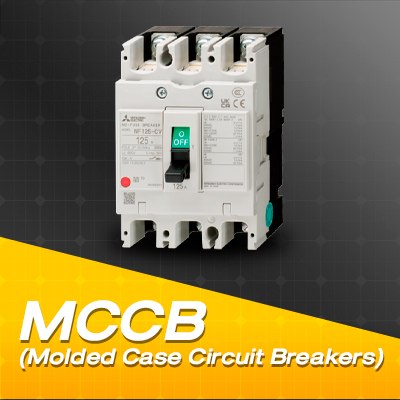

3. MCCB (Molded Case Circuit Breakers) คือเบรกเกอร์ที่ใช้เป็นสวิตช์เปิด-ปิดวงจรไฟฟ้า รวมถึงตัดกระแสไฟฟ้าเมื่อมีไฟรั่วหรือลัดวงจร ใช้กับกระแสไฟตั้งแต่ 100-2,300A แรงดันไม่เกิน1,000โวลต์ นิยมติดตั้งในตู้ไฟฟ้า (Local panel) สำหรับอาคารขนาดใหญ่หรือโรงงานอุตสาหกรรม เนื่องจากสามารถทนกระแสลัดวงจรหรือค่า kA

4. ACB (Air Circuit Breakers) เป็นเบรกเกอร์ขนาดใหญ่ที่สุดในกลุ่ม Low Voltage ทนกระแสไฟฟ้าได้สูงสุดถึง6,300A นิยมใช้งานเป็นเมนเบรกเกอร์ในโรงงานกับงานแรงดันสูง (HVAC) ติดตั้งในตู้ MDB ต้องการการดูแลอย่างต่อเนื่อง สามารถเพิ่มอุปกรณ์เสริมต่าง ๆ ได้ตามความต้องการ ต่างจาก MMCB ที่เพิ่มอุปกรณ์ไม่ได้
